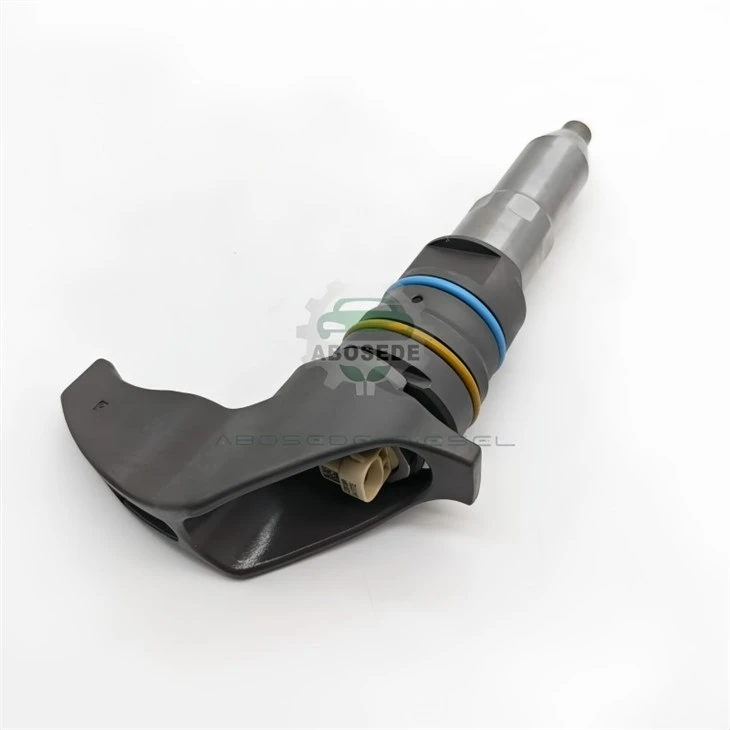

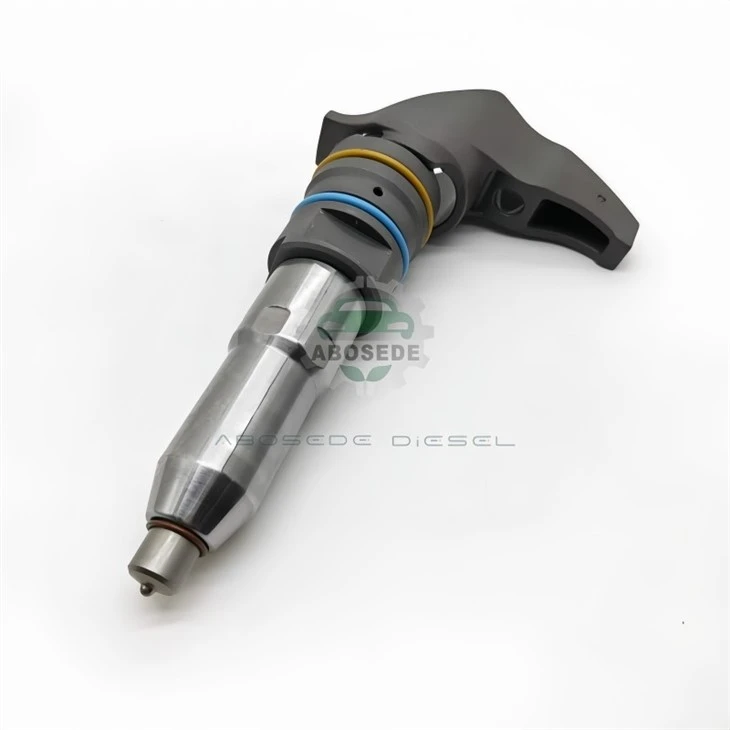

Injektor 349-2522 – Drivstofftilførsel med høy gjennomstrømning med forsterket struktur for C175-motorer med stor boring

I riket med motorer med store slagvolum-der individuelle sylindervolum overstiger 2 liter og ytelser overstiger 2500 hk-skifter drivstoffinjektorens rolle fra finforstøvning til ren volumetrisk konsistens. Injector 349-2522 er konstruert spesielt for C175-motorfamilien, en plattform som er synonymt med gruvetransportbiler, marin fremdrift og generatorsett med høy kapasitet som kjører kontinuerlig under ekstreme belastninger. Her gir hver injeksjonshendelse en drivstoffmasse som er nesten det dobbelte av en typisk 12-liters lastebilinjektor, noe som stiller enorme krav til nåleføringsklaring, motstand mot fjærutmatting og termisk dysestabilitet. I stedet for å jakte på den minste dråpestørrelsen, prioriterer denne injektoren å opprettholde en stabil skyggeometri og repeterbar levert mengde over millioner av sykluser, og sikrer at forbrenningsprosessen forblir balansert selv når motoren kjører med 95 % belastning i timevis-et scenario hvor små injektorer vil slite.

349-2522 er fabrikkkalibrert for en statisk strømningshastighet på 620–650 cm³/30s ved 100 bar testtrykk, noe som gjør den til en av de høyere strømningsinjektorene i sin klasse. Munnstykket har 10 hull med lik avstand, hver med en diameter på 0,24 mm, arrangert i en to-ring-konfigurasjon (6 indre + 4 ytre) for å optimalisere drivstofffordelingen i stempelskålen til motorer med stor boring. Nåleløftet er satt til 0,40 mm ± 0,01 mm, noe som gir tilstrekkelig åpning til å opprettholde høye leveringshastigheter uten å skape for store strupingstap. Ventilåpningstrykket er fabrikkjustert til 280 bar, med en sekundær fjærforspenning på 55 N som aktivt demper nålens sprett under den raske stengefasen-en kritisk funksjon gitt det høyere momentumet til den tyngre nålenheten. Innvendig lekkasje holdes under 2,8 cm³/min ved 1600 bar skinnetrykk, takket være en overlappet nåleføringsklaring på 4,0 µm, som skaper en balanse mellom minimalt siver og pålitelig smøring. Dynamisk strømningslinearitet holder seg innenfor ±2,5 % over et tidsvindu for aktivering på 0,4 til 3,2 ms, noe som sikrer at ECU-ens drivstoffmengdeberegninger forblir nøyaktige selv når motoren går fra tomgang til full effekt.

Injector 349-2522 er primært designet for motorvariantene C175-16 og C175-20, og er også kompatibel med visse 15- til 20-liters industrimotorer som deler samme injektorhullgeometri og klemmedesign. Monteringsgrensesnittet har en M12 × 1,5 bolt med en klemkraftspesifikasjon på 65 Nm, og dysefremspringet er satt til 4,5 mm for å justere med forbrenningsskålforskyvningen til disse konfigurasjonene med stor boring. I tillegg til gruvelastebiler (som de som brukes i oljesandoperasjoner), er denne injektoren mye brukt i marine hjelpemotorer og 50/60 Hz prime-power generatorsett, der lastprofilen er stabil, men kjøretiden ofte overstiger 8000 timer per år. Injektoren har blitt validert for drift med drivstofftemperaturer på opptil 75 grader og omgivelsestemperaturer fra –30 grader til +55 grader, og oppfyller de ekstreme miljøforholdene man møter på både arktiske boresteder og ørkengruvedrift.

Gitt det høyere injeksjonstrykket (opptil 1600 bar) og det lengre nålens slag, har 349-2522 flere strukturelle forsterkninger. Nåleføringen er forlenget med 4 mm sammenlignet med standard lastebilinjektorer, og gir en større lageroverflate som reduserer sideveis slitasje og opprettholder konsentrisiteten selv etter langvarig drift. Dysekroppen er laget av en høykoboltlegering som motstår erosjon fra høyhastighets drivstoffstråler, og seteområdet er herdet til 62 HRC for å forhindre brinelling fra gjentatt støt. Videre absorberer injektorens innvendige dempingsstempel-en funksjon som mangler i lettere modeller-hydraulisk sjokk under lukkefasen, noe som reduserer toppbelastningen på holdemutteren med anslagsvis 18 %. Disse forbedringene bidrar samlet til en typisk levetid på 14 000 timer i kontinuerlige, tunge applikasjoner, målt i feltforsøk i en kobbergruve hvor injektorene ble inspisert hver 2.000.

349-2522 har tydelige slitasjesignaturer som kan overvåkes uten å fjerne injektoren. En ny enhet viser en drivstoffreturstrøm (tilbakelekkasje) på 30–40 cm³/min ved varm tomgang (80 grader kjølevæske, 700 rpm). Når denne verdien klatrer til 50–55 cm³/min, indikerer det at nåleføringsklaringen har vokst med omtrent 5 µm-en pålitelig prediktor for at injektoren har gått inn i sin slitasjeakselerasjonsfase. På dette tidspunktet kan injektoren fortsatt fungere, men en utskifting bør planlegges innen de neste 1500 timene. I tillegg kan måling av nåleløftet ved hjelp av en måleur under en benktest (med injektoren demontert) avsløre en reduksjon på mer enn 0,015 mm fra de nominelle 0,40 mm; dette fallet oppstår vanligvis fra seterosjon, som også reduserer statisk flyt. Ved å kombinere disse to beregningene-rygglekkasje og løftetap-kan verksteder skille mellom styreslitasje og seterosjon, slik at de kan bestemme om de skal pusse opp eller erstatte enheten.

❓ Hvordan fungerer Injector 349-2522 med marine drivstoff med høyt svovelinnhold (opptil 1,0 % S) som fortsatt brukes i enkelte regioner?
Injektorens koboltbaserte dyse og herdede sete er motstandsdyktige mot svovelsyrekorrosjon. Imidlertid øker brennstoff med høyt svovelinnhold dannelsen av avleiringer; Det anbefales å forkorte rengjøringsintervallet fra 3000 til 2000 timer. Bruk alltid en drivstoffkondisjoneringsmiddel med et høyt totalt basetall (TBN) for å nøytralisere surheten.

❓ Kan jeg bytte 349-2522 med en injektor med lavere strømning fra en annen motor for å redusere drivstofforbruket?
Ikke anbefalt. ECU-ens drivstoffkart er kalibrert for den spesifikke strømningshastigheten til denne injektoren. Bruk av en enhet med lavere strømning vil føre til at ECU-en øker aktiveringstiden for å kompensere, potensielt overskride førerens kapasitet og skade solenoiden. Samsvar alltid delenummeret.

❓ Hva er den optimale metoden for å teste denne injektoren på en benk uten en full common-rail testrigg?
En poptester kan måle åpningstrykket og sprøytemønsteret, men den kan ikke vurdere dynamisk strømning eller responstid. For nøyaktig diagnostikk, bruk en tester som kan simulere boost-hold-strømprofilen og måle levert volum per puls ved 1500 bar. Slike rigger er nå rimelige for mange verksteder.

❓ Hvordan identifiserer jeg en fast kanyle uten å demontere injektoren?
Lytt etter et skarpt metallisk klikk ved tomgang-en sunn injektor gir et skarpt klikk hver syklus. En matt eller fraværende lyd indikerer at nålen stikker. Sammenlign også returstrømmen: en fast-åpen nål vil vise en returstrøm over 80 cm³/min, mens en fast-lukket en vil vise nesten null returstrøm og forårsake en konstant feiltenning.

❓ Er det nødvendig å skifte ut alle injektorene samtidig, eller kan jeg bare bytte ut én defekt enhet?
Hvis motoren har vært i drift i mer enn 8000 timer, kan utskifting av bare én injektor forårsake sylinder-til-sylinder ubalanse fordi den nye injektoren har mindre klaringer og lavere lekkasje. Det er bedre å erstatte dem i sett; minimum, skift ut hele banken (for V-motorer) for å opprettholde ensartethet.

❓ Hvilke lagringsforhold anbefales for ekstra injektorer, og hvor lenge kan de oppbevares?
Oppbevares i den originale forseglede posen ved 15–25 grader med fuktighet under 60 %. Holdbarhet er 5 år. Etter 3 år, sjekk O-ringens elastisitet-hvis den er sprø, bytt den ut før installasjon. Dysespissen bør inspiseres for rustflekker ved hjelp av et forstørrelsesglass.
