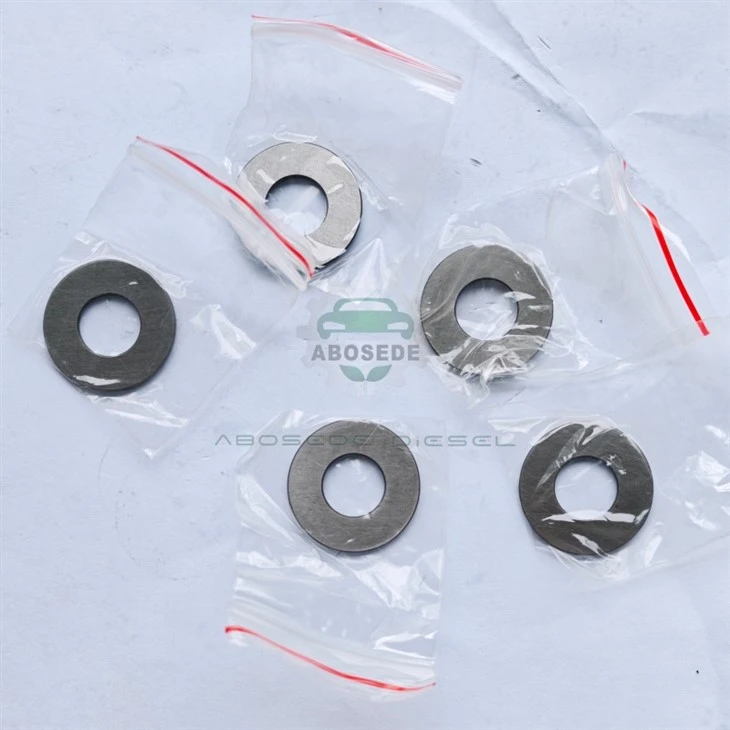

2057401 Skivefjærskive 1,95 — Forspenningskompensasjon i diesel Common Rail-injektorstabler

Gjengeforbindelser og stive avstandsstykker holder forspenningen så lenge ingenting beveger seg. Inne i en common rail-injektor beveger ting seg konstant - termisk ekspansjon, trykkpulsering og mikro-setning av sammenfallende overflater, alt for å redusere klemkraften. De2057401 skivefjærskive 1,95eksisterer fordi en solid skive i denne posisjonen ville miste forspenningen i løpet av de første tusen syklusene.

Dette er en konisk skive, ikke en flat. Dens referansedimensjon på 1,95 mm definerer den frie høyden som genererer den utformede aksiale kraften når den komprimeres i injektorstabelen. "Fjær"-oppførselen er det som holder monteringen stram når alt annet prøver å løsne.

Figuren på 1,95 mm er ikke en tilfeldig tykkelse. Det er den frie høyden som gir riktig installert last når injektorstabelen er trukket til spesifikasjonen. Ved å erstatte en flat skive med lignende tykkelse fjernes den elastiske kompensasjonen helt.

En konisk skive lagrer energi når den flater ut. I motsetning til en spiralfjær, kan dens belastning-avbøyningskurve justeres etter kjeglevinkel og tykkelsesforhold. I injektorstabelen gir dette tre funksjonelle fordeler:

🔹 Oppbevaring på forhånd- etter hvert som parrende overflater legger seg, fortsetter platen å skyve og opprettholder klemkraften
🔹 Termisk kompensasjon- forskjellige materialer utvides med forskjellige hastigheter; platen absorberer misforholdet
🔹 Vibrasjonsdemping- trykkpulsering ved skinnefrekvens absorberes delvis i stedet for å overføres til leddet

Uten dette elementet ville stabelen stole helt på boltstrekk og overflatestivhet - som begge brytes ned i et miljø med høy-syklus og høy-temperatur.

Skivefjærskiven sitter mellom et stivt anslag og en komponent som må forbli belastet. Dens nøyaktige posisjon varierer etter injektorfamilie, men funksjonen er konsekvent: den erstatter en flat skive der det kreves elastisitet.

Vanlige posisjoner inkluderer:

Under injektorklemmen festebeslag

Inne i reguleringsventilstabelen som et kompenserende element

Mellom dyseholdermutteren og injektorhuset i noen utførelser

⚠️ Orientering er viktig. En konisk skive installert opp ned passer fortsatt, dreier seg fortsatt og består fortsatt en benktest. Den gir rett og slett ikke den utformede preload-kurven. Bekreft alltid at kjeglen vender i riktig retning i henhold til injektorens delediagram.

Skivefjærer fungerer i en delvis flatet tilstand, noe som betyr at de opplever syklisk stress med hver trykkpuls. 2057401-skiven er herdet til HRC 42–48 - hard nok til å motstå tretthet, myk nok til å unngå sprø brudd.

To feilmoduser er verdt å vite:

Avslapning- vaskemaskinen mister fri høyde over tid, noe som reduserer forhåndsbelastningen. Akselerert av for høy temperatur.

Sprekker- oppstår når hardheten er for høy eller når skiven er over-komprimert utover den flate posisjonen.

Fosfat- eller blånet overflatebehandling behandler korrosjon, som er en sekundær bekymring i drivstoff-våte områder, men som er relevant for eksternt montert maskinvare.

1. Kan jeg erstatte 2057401 skivefjæren med en flat skive av samme tykkelse?
Fysisk ja, funksjonelt nei. Den flate skiven fjerner elastisk forbelastningskompensasjon, som kan føre til at den løsner og lekker over tid.

2. Hvordan vet jeg om en skivefjærskive fortsatt kan repareres?
Mål dens frie høyde mot spesifikasjonen. Hvis den har avslappet under toleranse, vil den ikke generere den beregnede belastningen.

3. Refererer dimensjonen på 1,95 mm til tykkelse eller fri høyde?
Det er en referansedimensjon knyttet til skivens koniske geometri. Verifiser alltid mot injektorens tekniske data i stedet for å anta at det er lik materialtykkelse.

4. Er skivefjærskiver gjenbrukbare etter demontering av injektor?
Kun hvis fri høyde og overflatetilstand er innenfor spesifikasjonen. I høy-injektorer er utskifting det tryggere valget.

5. Hva skjer hvis vaskemaskinen er installert i feil retning?
Injektoren kan settes sammen og kjøre, men forhåndsbelastning vil ikke samsvare med designet. Symptomer vises som gradvis tap av klemkraft i stedet for umiddelbar svikt.

6. Påvirker drivstoffforurensning skivefjærytelsen?
Ikke direkte. Vaskemaskinen er vanligvis ikke i drivstoffbanen. Forurensning er bare viktig hvis det forårsaker korrosjon eller rusk som forstyrrer stabelen.
