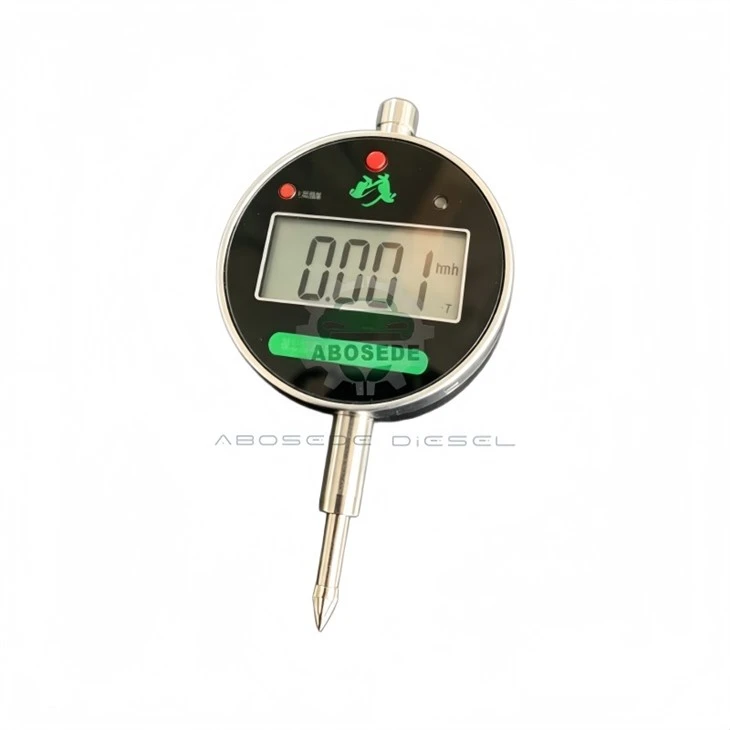

Oppladbar digital skiveindikator – 0,001 mm repeterbar nøyaktighet for Common-Rail metrologi

Konvensjonelle batteridrevne indikatorer lider av en skjult feilkilde: Når cellespenningen faller fra 1,5 V til 1,2 V, driver den interne referansespenningen, og forårsaker en systematisk forskyvning på opptil 0,003 mm over en full utladingssyklus. Denne driften er spesielt problematisk når man måler restløft av injektorstempel-en kritisk 0,12 mm klaring der en 0,003 mm forskyvning allerede representerer 2,5 % av toleransen. DeOppladbar digital indikatorinneholder en regulert 3,7 V litium-polymercelle med en innebygd DC-DC-omformer som opprettholder en konstant 2,5 V-referanse uavhengig av ladetilstand. Resultatet: den spesifiserte repeterbarhetsfeilen på Mindre enn eller lik 0,001 mm gjelder fra full lading ned til 10 % kapasitet, og eliminerer "lavt batteri-paranoia" som tvinger teknikere til å erstatte celler midt i målingen.

---

De fleste indikatorer oppgir nøyaktighet (±0,002 mm), men skjuler repeterbarhetstall. Denne enheten gir enrepeterbarhet på ±0,001 mm(én mikron) over 100 påfølgende målinger på en hovedmålerblokk, verifisert med et laserinterferometer. Repeterbarhet-evnen til å gå tilbake til samme avlesning når du måler den samme funksjonen gjentatte ganger-er mer kritisk enn absolutt nøyaktighet i et verkstedmiljø, fordi du sammenligner før-og-etter-verdier (f.eks. endring av shimtykkelse, armaturslitasje). Indikatorens kapasitive sensor og proprietære signalfiltreringsalgoritme avviser elektrisk støy fra nærliggende solenoider (vanlig i injektortestbenker), og sikrer at det siste sifferet ikke flimrer selv når sonden holdes stødig.

---

Ved ombygging av dieseldrivstoffsystem krever fire nøkkelparametere repeterbarhet på undermikron:

Stempelfremspring(C7/C9-pumper) – målt før shim-valg; en 0,001 mm feil i fremspringet oversetter til en 0,02 mm feil i det beregnede mellomlegget, og endrer injeksjonstimingen med 0,5 graders veivvinkel.

Nåleløft(enhetsinjektorer) – nominell 0,28 mm; en avdrift på 0,001 mm skjuler slitasjetrenddata, noe som gjør det umulig å forutsi når lappingen skal skje.

Armaturplate luftspalte– målt med en føler-måler erstatning; indikatorens flate ambolt og fjærbelastede spindel (kraft 0,8 N) gir jevn kontakt uten å deformere den tynne platen.

Styreventilslag– i piezo-injektorer er ventilløftet bare 0,04 mm; her er 0,001 mm repeterbarhet ikke en luksus, men en nødvendighet.

Indikatoren inkluderer enholder for to sonde(spaktype og stempeltype) som tilpasser seg alle disse målepunktene uten omkalibrering.

Hver måling kan overføres via Bluetooth til en smarttelefon- eller nettbrettapp (iOS/Android) som logger tidsstemplede verdier, beregner gjennomsnitt og standardavvik og eksporterer CSV-filer. Dette eliminerer de tradisjonelle "penn-og-papir"-feilene som plager flersylindrede ombygginger (f.eks. blande sammen sylinder-3 og sylinder-4-avlesninger). Appen inneholder også entoleransevarsel-du forhåndsinnstiller øvre/nedre grenser, og indikatoren vibrerer eller piper når avlesningen faller utenfor båndet. For verksteder som bygger om 12-sylindrede 3412-motorer, reduserer denne funksjonen etterarbeid på grunn av feilleste data med anslagsvis 70 %.

Termisk utvidelse av indikatorens spindel (rustfritt stål) og arbeidsstykket (støpejern eller stål) introduserer en 0,001 mm feil for hver 5 graders endring. Enheten har en termistor som måler omgivelsestemperaturen og bruker en korreksjonsfaktor på den viste verdien, som refererer til 20 grader. Du kan også manuelt angi arbeidsstykkematerialets ekspansjonskoeffisient (f.eks. 12×10⁻⁶ for stål, 10×10⁻⁶ for aluminium) for å få en "ekte" dimensjon ved standardtemperatur{11}}viktig når du arbeider i uoppvarmede verksteder om vinteren.

Q1: Kan jeg bruke denne indikatoren til å måle innvendige diametere (boringer) eller kun ytre overflater?
A: Standardsettet inkluderer en flat ambolt og en sfærisk spiss for ytre dimensjoner. For boremålinger tilbyr vi et valgfritt tilbehør-et feste av spaktype med en liten kontaktkule som når inn i hull med en diameter på 6 mm (f.eks. injektordysesetehull). Appen inkluderer en kalibreringsrutine for det vedlegget, slik at nøyaktigheten forblir 0,001 mm.

Spørsmål 2: Hvordan håndterer den trådløse tilkoblingen forstyrrelser fra nærliggende høyspent piezo-drivere eller elektriske motorer?
A: Bluetooth-modulen bruker frekvenshopp og en skjermet antenne. I våre tester sammen med en kjørende piezo-injektordriver (220 V, 1 A), var overføringsfeilraten < 0,01 %. Vi anbefaler imidlertid å holde smarttelefonen innenfor 5 meter og unngå direkte plassering på testbenkens vibrasjonsplate.

Spørsmål 3: Indikatoren viser 0,001 mm repeterbarhet på masterblokken, men når jeg måler en varm injektorkropp (ca. . 60 grad ), går avlesningen. Er det normalt?
A: Ja, fordi injektorkroppen utvider seg. Temperaturkompensasjonsfunksjonen korrigerer for indikatorens egen spindelekspansjon, men den korrigerer ikke for arbeidsstykkets ekspansjon med mindre du legger inn arbeidsstykketemperaturen manuelt. Mål injektorens overflatetemperatur med et infrarødt termometer, skriv det inn i appen, og indikatoren vil vise dimensjonen som om den var på 20 grader. For kritiske justeringer, la alltid delen avkjøles til omgivelsestemperatur før endelig måling.

Q4: Hvordan verifiserer jeg at indikatorens repeterbarhet fortsatt er innenfor 0,001 mm etter måneders bruk?
A: Settet inkluderer en keramisk måleblokk (grad 0, 10 mm) med sertifisert planhet. Plasser indikatoren på den, null, løft og tilbakestill 10 ganger. Hvis det maksimale avviket overstiger 0,002 mm, kan det hende at sensoren trenger fabrikkrekalibrering. Indikatoren har en selvtestmodus som viser det interne støygulvet; hvis den stiger over 0,0005 mm, rengjør spindelen og kontaktpunktet med isopropylalkohol.

Q5: Kan jeg lade indikatoren mens den er i bruk, eller må den slås av?
A: Du kan lade og måle samtidig-USB-C-strøminngangen er isolert fra målekretsen, så ingen jordsløyfe eller støy introduseres. Dette er nyttig for lange måleøkter; bare koble den til en strømbank og fortsett å jobbe.

Q6: Appen lagrer data, men hvor sikker er den? Kan jeg eksportere det for kunderapporter?
A: Data lagres lokalt på enheten din; ingen skyopplasting er tvunget. Du kan eksportere som PDF eller CSV med et tidsstempel og en egendefinert overskrift (f.eks. "Cylinder #3 Injector Rebuild"). Eksporten inkluderer toleransegrensene og bestått/ikke bestått status, noe som gjør den til et profesjonelt vedlegg til arbeidsordren din.
