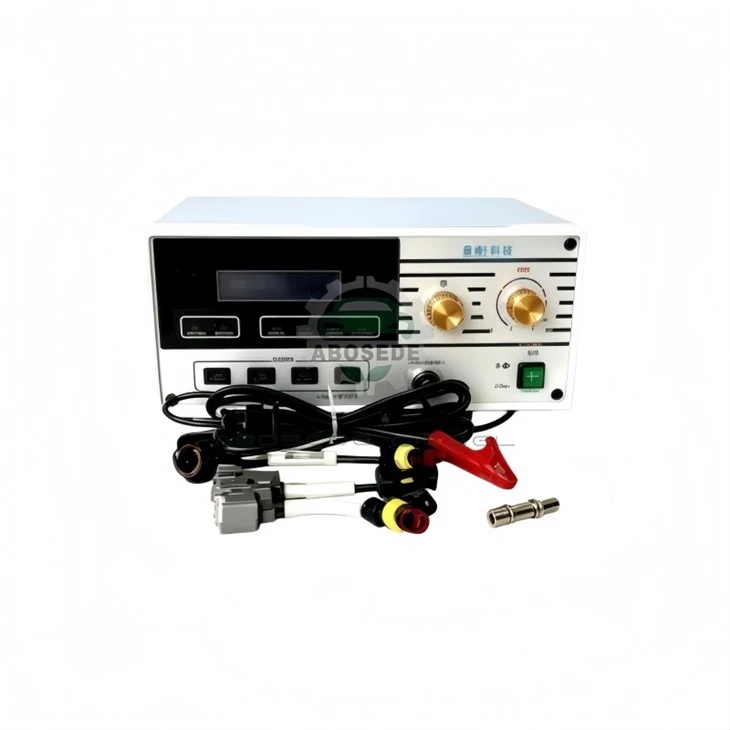

CR-C Injector Tester: Solenoid Drive & Mechanical Verifier med vektet feilsannsynlighetskartlegging

En vanlig-innsprøytningstester kan generere dusinvis av datapunkter per puls-strømstigningshelling, toppamplitude, holdeflathet, tilbake-EMF-bøyning, varighet av lukkende hale. Utfordringen er ikke datainnsamling; det er datatolkning. Et enkelt parameteravvik peker sjelden til en unik feilmodus. Forhøyet lukkingsforsinkelse kan for eksempel indikere en svak returfjær, overdreven ankermotstand, eller ganske enkelt en solenoid som har blitt termisk gjennomvåt. Uten et rammeverk for vekting av disse indikatorene, faller teknikere ofte tilbake til å bytte deler, en kostbar og ineffektiv strategi.

CR-C-injektortesteren erstatter subjektiv tolkning med envektet feilsannsynlighetsmatrise. I stedet for å vise råtall, behandler den den fangede bølgeformen gjennom en Bayesiansk inferensmotor som tildeler en sannsynlighetsscore til hver potensiell feilmodus basert på kombinasjonen av observerte avvik. Enheten presenterer deretter en kortliste over de tre mest sannsynlige feilene, rangert etter konfidensprosent. Dette skifter operatørens rolle fra «diagnostiker» til «verifikator»-de trenger bare bekrefte den-topprangerte anbefalingen gjennom den mekaniske verifikatoren, noe som dramatisk reduserer den kognitive belastningen og akselererer reparasjonssyklusen.

CR-C er konstruert for verksteder som utfører service på solenoid-type common-injektorer fra Bosch (CRI/CRIN 1–4), Denso, Delphi og Continental, og dekker passasjerkjøretøyer, lette lastebiler og off-motorveiutstyr med skinnetrykk på opptil 2200 bar. Nøkkelspesifikasjoner inkluderer:

Levere:10–30V DC; internt 4000 mAh Li-ion-batteri for feltbruk.

Solenoid driver:Toppstrøm 5–22A (±0,5A), hold 2–10A, med programmerbar stigningshelling (0,5–3 A/ms).

Spenningsprøvetaking:2,5 MHz, 14-bits oppløsning på både drivspenning og shuntstrøm.

Trykkinngang:0–800 bar via ekstern svinger (4–20mA, inkludert) eller integrert mekanisk måler.

Pulsbreddeområde:0,1–12,0 ms, justerbar i trinn på 0,01 ms.

Lagring:500 testposter med full bølgeform og trykkoverlegg.

Utstilling:7" industriell berøringsskjerm med bevegelseszoom og panorering.

CR-Cs definerende maskinvarefunksjon er denssynkronisert sampling med to kanaler-den registrerer den elektriske bølgeformen og det hydrauliske trykksignalet på samme tidsbasis. Dette lar operatøren se, for eksempel, nøyaktig når skinnetrykket faller i forhold til magnetiseringen av solenoiden, og avslørerhydraulisk reaksjonsforsinkelsesom er usynlig for-bare elektriske testere. Denne korrelerte visningen er kritisk for å identifisere kontrollventilstikk, der det elektriske signalet virker normalt, men den hydrauliske responsen er forsinket med 0,2 ms eller mer-en feilmodus som blir stadig mer vanlig i høye-timersinjektorer.

CR-Cs interne algoritme overvåker seks primære parametere fra hver testpuls:

Spolemotstand (kald vs. kompensert til 20 grader).

Toppstrømstigetid (di/dt fra 10 % til 90 %).

Åpningsforsinkelse (elektrisk utløser til armaturbrudd).

Slagenergi (område under ryggen-EMF-spiss).

Sprettdempingsforhold (logaritmisk reduksjon av post-påvirkningsoscillasjoner).

Lukkeforsinkelse (avskåret-til armaturhvileposisjon).

Disse seks inngangene mates inn i enmultivariat sannsynlighetsmodelltrent på over 3000 injektornedrivningsrekorder. Modellen gir en sannsynlighetsscore for hver av syv vanlige feilmoduser: solenoid åpen/kort, termisk nedbrytning av spole, slitasje på ankeroverflaten, utmatting av returfjær, erosjon av kontrollventilsetet, dysenålen stikker og hydraulisk lekkasje forbi stempelet.

For example, a high coil resistance combined with a slow di/dt points heavily towards thermal degradation (probability >80%); hvis den samme injektoren også viser et kort sprettdempingsforhold, øker modellen vekten for fjærtretthet som en sekundær bidragsyter, selv om den primære foreslåtte handlingen er utskifting av spole. Dette forhindrer teknikeren i å fikse bare ett symptom mens en relatert feil er på plass. Det siste displayet viser envertikalt stolpediagrammed sannsynlighetsprosenter, farge-kodet rød (høy), gul (middels) og blå (lav), noe som gir et--blikk prioritering.

Den ledsagende mekaniske verifikatoren er en presisjonshånd-pumpeenhet med en integrert 700 bar glyserin-dempet måler og en hurtig-injektorholder med et gjennomsiktig spraykammer. Dens rolle er ikke å gjenta den elektriske testen, men å bekrefte eller tilbakevise sannsynlighetsmatrisens øverste hypotese. CR-C guider operatøren gjennom enmålrettet bekreftelsesprosedyrebasert på den høyest sannsynlige feilen:

Hvis den øverste anbefalingen er "kontrollventilseteerosjon", instruerer prosedyren:Perform a leak-off test at 150 bar; if return flow >12 ml/min, bekreft.

Hvis anbefalingen er "dysenålen stikker", instruerer prosedyren:Raise pressure to 80% of nominal opening; observe spray pattern asymmetry; confirm if spray angle differs from reference by >5 grader.

Denne målrettede tilnærmingen eliminerer unødvendige trinn-teknikeren utfører ikke en fullstendig testsekvens for hver injektor, bare den spesifikke hydrauliske verifiseringen som bekrefter eller avviser de beste elektriske funnene. I praksis reduserer dette den gjennomsnittlige testtiden fra 4–5 minutter per injektor til under 2 minutter, noe som gjør CR-C spesielt egnet for arbeidsflyter for reproduksjon av store volumer og forsikringsinspeksjon.

Verifikatoren inkluderer også enmåling av trykk-avfallshastighet-etter å ha nådd et innstilt trykk (f.eks. 400 bar), stenger operatøren en avstengnings-ventil og observerer trykkfallet over 30 sekunder. Et fall som overstiger 15 bar indikerer intern lekkasje, som sannsynlighetsmatrisen krysser- med data om elektrisk sprett for å skille mellom dyselekkasje og kontrollventillekkasje. Denne sammenhengen på tvers av{10}}domener er unik for CR-C-systemet.

CR-Cs berøringsskjermgrensesnitt er organisert rundt enarbeidsflyt med tre-trykk:

Trykk på 1 (Konfigurer):Velg injektorfamilien fra en rullegardinmeny; enheten laster automatisk inn riktig gjeldende profil og referansesannsynlighetsvekter.

Trykk 2 (Test):Trykk på "Brann"-knappen; enheten fanger en puls og viser umiddelbart sannsynlighetssøylediagrammet og den øverste anbefalingen.

Trykk på 3 (Bekreft):Følg instruksjonene på-skjermen for den mekaniske bekreftelsen; trykk "Bekreft" for å logge resultatet.

Programvaren lar operatører kommentere hver test med et kundenavn, kjøretøy-VIN eller jobbnummer. Alle poster lagres i en søkbar database; et raskt søk etter injektorens serienummer avslører hele testhistorikken, og muliggjør trendanalyse på tvers av flere servicebesøk-for eksempel identifisere om en spesifikk injektormodell viser en plutselig inntreden av fjærtretthet etter 200 000 km, noe som kan gi informasjon om forebyggende vedlikeholdsplaner for flåteoperatører.

Spørsmål 1: Hvor nøyaktig er sannsynlighetsmatrisen sammenlignet med en fullflyt-benktest?
I valideringsstudien vår på tvers av 450 injektorer fra forskjellige OEM-er, identifiserte sannsynlighetsmatrisen den primære feilmodusen korrekt i 89 % av tilfellene sammenlignet med rivningsinspeksjon, og de tre beste anbefalingene inkluderte den faktiske feilen i 97 % av tilfellene. Flow-benktesting er fortsatt gullstandarden for mengdemåling, men for feiltypeidentifikasjon gir CR-C nøyaktighet som kan sammenlignes med benktesting til en brøkdel av tiden og kostnaden.

Q2: Kan sannsynlighetsmodellen oppdateres for nye injektormodeller som ikke er i fabrikkbiblioteket?
Ja. CR-C inkluderer en "Teach"-modus. Ved å teste ti kjente-gode injektorer og ti kjente-mislykkede injektorer av samme modell, kan enheten generere en tilpasset sannsynlighetsmatrise for den spesifikke injektoren. Prosessen tar omtrent 30 minutter og lagres som en bruker-definert profil. Denne funksjonen er spesielt verdifull for verksteder som spesialiserer seg på ikke-mainstream eller modifiserte injektorer.

Q3: Den mekaniske verifikatorens håndpumpe- krever betydelig fysisk anstrengelse ved høyt trykk; er det et assistert alternativ?
Vi tilbyr et pneumatisk forsterkertilbehør som reduserer-håndpumping med 80 %. Den kobles til en standard butikkluftledning (6–8 bar) og multipliserer trykket til det nødvendige testområdet. Boosteren selges separat, men anbefales sterkt for verksteder som tester mer enn 20 injektorer per dag.

Q4: Gir CR-C veiledning om reparasjonshandlinger, eller diagnostiserer den bare?
For hver topprangerte feil viser enheten en én setnings "Foreslått handling" (f.eks. "Bytt returfjær og re-shim", "Rengjør kontrollventil med ultralydbad"). Disse forslagene er generelle retningslinjer; den detaljerte reparasjonsprosedyren er ikke inkludert, da verkstedspraksis varierer mye. Imidlertid hjelper sannsynlighetsmatriseresultatet teknikeren med å bestemme hvilke komponenter som skal inspiseres først.

Spørsmål 5: Hvordan håndterer testeren injektorer med betydelige karbonavleiringer som midlertidig kan påvirke målingene?
CR-C inkluderer en"pre-conditioning"-modus: den avfyrer fem raske pulser ved 150 bar (uten at den mekaniske verifikatoren er aktivert) for å fjerne løst karbon fra nåleområdet før den primære målepulsen tas. Dette reduserer påvirkningen av overflateavleiringer på den elektriske signaturen, noe som fører til mer konsistente avlesninger mellom rene og skitne injektorer.

Spørsmål 6: Kan jeg eksportere sannsynlighetsmatriserapporten direkte til et kunde-vendt format?
Ja. CR-C genererer en to-siders PDF-rapport med injektordetaljene, sannsynlighetsstolpediagrammet, toppanbefalingen og det mekaniske verifiseringsresultatet (bestått/ikke bestått). Rapporten inkluderer en "Confidence Level"-prosent for den endelige diagnosen, og gir kundene et klart, kvantifisert grunnlag for den anbefalte tjenesten. PDF-filen kan sendes direkte fra enheten via en innebygd-Wi-Fi-modul.
