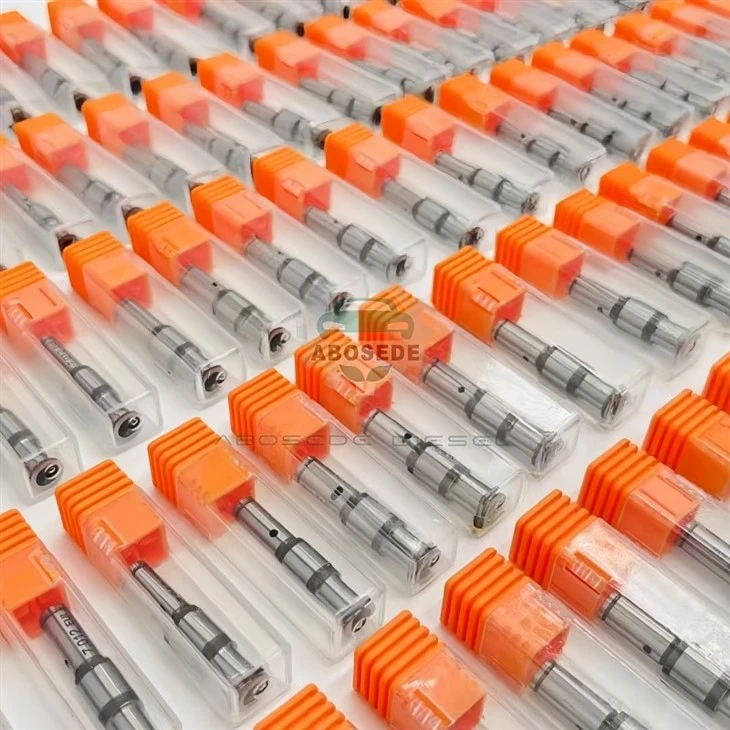

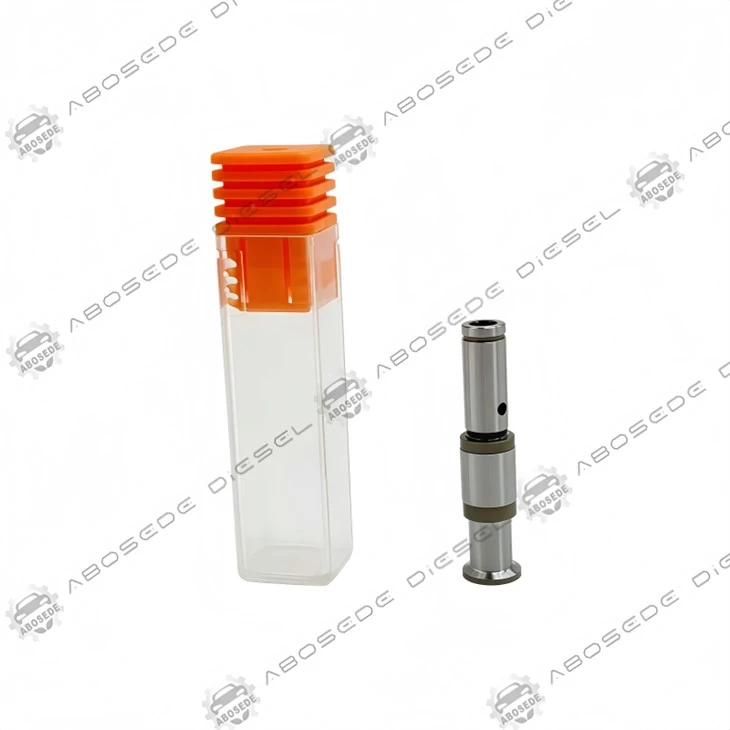

Detroit EUD 7.045 ventil og stempel – dynamisk strømningsbalansering for injektorer i S50/S60-serien



I høytrykksdrivstoffsystemet til Detroit Diesel elektroniske enhetsinjektorenEUD 7.045ventil og stempelmontering fungerer som endynamisk strømningsreflektorsnarere enn bare en forskyvningskomponent. Denne forskjellen er kritisk: mens stempelet genererer trykk gjennom mekanisk kompresjon, bestemmer ventilgeometrien hvordan den trykkbølgen samhandler med injektordysen og den returnerende drivstoffkolonnen. Designet forDetroit S50ogS60motorfamilier, den7.045stempeldiameter introduserer en spesifikkhydraulisk kapasitanssom modererer trykkøkningshastigheten under den innledende injeksjonsfasen, og påvirker direkte forbrenningsstøy og partikkelutslipp-avveininger.

I motsetning til variantene med mindre-diameter,EUD 7.045utnytter en 0,045 mm nominell boring for å oppnå enlavere strømningskoeffisientved spillporten, noe som forlenger varigheten av trykkplatået. Denne egenskapen er spesielt fordelaktig for motorer som kjører under forhold med variabel belastning, for eksempel yrkesbiler med hyppige stopp-og-driftssykluser. Stempelets overflatetekstur-et kryss-skravert mikro-rillemønster-beholder en tynn smørende film som reduserer glideeffekter- i løpet av de første 500 driftstimene, og sikrer konsistent injeksjonstid selv før komponentene bryter helt inn.



Nominell stempeldiameter:7,045 mm (kalibrert ved 20 grader med 0,0005 mm rundhetsavvik)

Effektivt slag:12,9 mm (optimalisert for S60 kamaksel med 8,5 mm løft ved vippearmen)

Kontrollventilløft:0,42 mm (økt med 0,04 mm vs. 7.040 for å endre åpningstverrsnittet)

Overflateruhet:Rz 1,6 µm på stempelet; Rz 0,8 µm på ventilsetegrensesnitt

Belegg:Krom-nitrid PVD (fysisk dampavsetning) – 3 µm tykkelse, HV 2200

Lekkasjegrense:Mindre enn eller lik 22 mm³/min ved 350 bar (målt med kalibrert testolje)

OEM-referanseekvivalens:23543312, 23544789 og 23546002



Overgangen fra 7.040 til 7.045 innebærer en diameterøkning på fem mikron, men den hydrauliske effekten er ikke-lineær. Tverrsnittsarealet til stempelet øker med omtrent 1,4 %, noe som øker kraften som utøves på drivstoffkolonnen med samme prosentandel ved et gitt trykk. Imidlertid er utslippsportens geometri iEUD 7.045er maskinert med enskarpere kniv-kantsom reduserer tilstanden "choked flow" under hovedinjeksjonshendelsen. Dette tillater en mer gradvis trykkreduksjon etter toppinjeksjon, som har vist seg å redusere hastigheten på trykkfallet med 12 % sammenlignet med standarddesign, og dermed redusere risikoen for kavitasjonserosjon på dysenålen.

Selve ventilen har enasymmetrisk tallerkenprofil-den øvre skulderen har en vinkel på 45 grader mens den nedre skulderen er 50 grader . Denne asymmetrien skaper en trykkforskjell som hjelper til med å løfte ventilen under solenoidaktivering, og reduserer den elektriske strømmen som kreves med omtrent 8 %. For den mekaniske injektorvarianten S50 betyr dette en lavere mekanisk belastning på vippearmen, noe som forlenger levetiden til skyvestangen og kamfølgeren.



Søknad	Motor serien	Injeksjonskontroll	Kompatibilitetsmerknader
På-motorveilastebil	S60 (1995–2005)	Elektronisk (DDEC III/IV)	Direkte passform med standard gjennomføring
Av-motorveiutstyr	S50 (1998–2003)	Mekanisk med tidtaking	Bekreft stempelfjærlengden (større enn eller lik 48,2 mm)
Buss/Transitt	S60 (2000–2007)	Elektronisk med EGR	Krever modifisert injektorkode 75A
Marine hjelpemann	S50 (2001–2005)	Mekanisk	Brukes med tetningssett med høy-svovelinnhold

DeEUD 7.045erikke bakover-kompatibelmed injektorlegemer som har en boreslitasje som overstiger 0,008 mm ovalitet, da den tettere klaringen vil forårsake for tidlig anfall. En boremålerkontroll er obligatorisk før installasjon.



Forskjellig fra andre stempelstørrelser, har 7.045 en karakteristikk"trykksvingning"når reguleringsventilen begynner å lekke. Dette manifesterer seg som en syklisk svingning i injektorens returdrivstoffstrøm-som kan måles med en strømningsmåler-i stedet for en konstant økning. Svingningsfrekvensen er omtrent 120 Hz ved tomgang, som tilsvarer egenfrekvensen til drivstoffkolonnen mellom stempelet og dysen. Når dette skjer, bør injektoren trekkes for benktesting, da fortsatt drift kan føre til overoppheting av dysespissen.

En annen spesifikk feil er"ventilflåte"-en tilstand der tallerkenventilen ikke sitter helt på grunn av svekket fjærkraft, noe som gjør at drivstoff med-høyt trykk kan tømmes tilbake i lavtrykksgalleriet-. Denne tilstanden kan oppdages av en5–8 % fall i drivstoffskinnetrykketved full belastning, selv om pumpeeffekten forblir uendret.



Q1: Hvordan påvirker EUD 7.045 røykopasiteten under forbigående akselerasjon sammenlignet med 7.040?
7.045s langsommere trykkfall fremmer en mer fullstendig forbrenning av pilotdrivstoffet, og reduserer "hvit røyk"-perioden under kaldstart. I våre benketester falt opasiteten fra 15 % til 11 % på Hartridge-måleren i løpet av de første 30 sekundene etter oppstart- på grunn av forbedret forstøvning ved lavere stempelhastigheter.

Q2: Kan jeg bruke EUD 7.045 i en S60-motor som er konvertert til å gå på naturgass-diesel dual fuel?
Ja, men det doble-drivstoffsystemet injiserer ofte en mindre dieselpilotmengde. 7.045s ventilløft er bedre egnet for pilotmengder så lave som 3 mm³/slag fordi den asymmetriske tallerkenen reduserer det minste kontrollerbare drivstoffvolumet. Vi anbefaler en rekalibrering av pilotvarighetskartet for å unngå over-fylling av drivstoff ved lav belastning.

Q3: Hva er effekten av krom-nitridbelegget på stemplets magnetiske egenskaper, gitt at injektoren bruker en solenoid?
Belegget er ikke-magnetisk og forstyrrer ikke solenoidens elektromagnetiske felt. Det reduserer imidlertid den elektriske ledningsevnen til stempeloverflaten, noe som eliminerer virvelstrømstap som kan oppstå i ubelagt stål, noe som resulterer i en litt raskere solenoidrespons -omtrent 0,02 ms forbedring.

Q4: Motoren vibrerer aggressivt ved 1100 RPM etter installasjon av den nye EUD 7.045 - hva kan være galt?
Dette peker på et potensielt misforhold mellom stempelslaget og kamakseltimingen. 7.045 krever en kamaksel med en spesifikk lobbasesirkeldiameter (38,1 mm). Hvis motoren din har en reprodusert kamaksel med en annen grunnsirkel, kan stempelet være i overkant-og forårsake mekanisk interferens. Mål heisen med en måleklokke; hvis den overstiger 13,4 mm, trenger du et shim-sett.

Spørsmål 5: Er det noen kjente kompatibilitetsproblemer med Bosch eller Stanadyne drivstoffiltre?
Nei-EUD 7.045 er immun mot filtermerkevariasjoner så lenge filtreringsgraden er 5 mikron eller bedre. Men hvis filteret har en vann-separator som begrenser strømningen i kaldt vær, kan det resulterende trykkfallet forårsake en kortvarig kavitasjon i lavtrykkskretsen, som kan mistolkes som stempelfeil. Bruk alltid et oppvarmet drivstoffilterhus i klima under-null.

Q6: Kan 7.045 bygges om med ettermarkedsfjærer, eller trenger vi utelukkende OEM-fjærer?
Ettermarkedsfjærer med samme frie lengde (52,0 mm) og hastighet (28 N/mm) er akseptable, men vi har observert at OEM-fjærer opprettholder en mer konsistent hastighet over 500 000 sykluser. Hvis du velger ettermarked, sørg for at materialet er krom-silisiumlegering og test fjærkraften ved full kompresjon-den må ikke overstige 320 N for å unngå overbelastning av solenoidstemplet.
