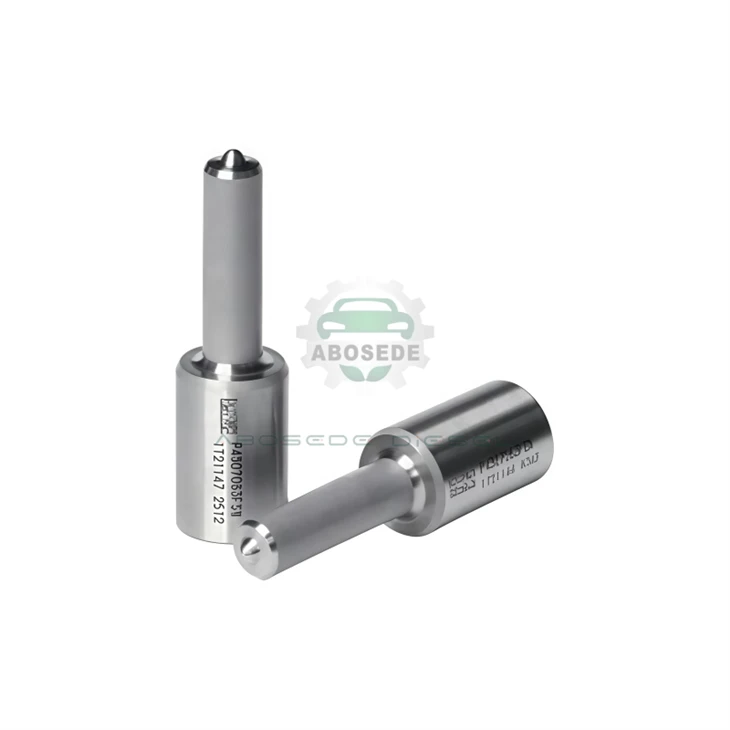

Cummins® XPI Series Fuel Nozzle P5461846: Advanced Ultra-Høytrykk Common Rail Injection Technology

Moderne tunge-dieselmotorer opererer under ekstreme forhold der forbrenningseffektivitet dikterer den totale flåtens lønnsomhet. DeCummins XPI-serien(Xtreme Pressure Injection) representerer et høydepunkt i common rail-utviklingen, og skiller trykkgenerering fullstendig fra motortiming og hastighet. I hjertet av denne arkitekturen sitterP5461846drivstoffdyse.

I motsetning til tradisjonelle mekaniske innsprøytningsenheter, pumper høytrykksdrivstoffakkumulatoren diesel inn i skinnen med enestående trykk. DeP5461846munnstykket fungerer som den definitive portvakten i injektorkroppen (som 4307475 og 5491515 konfigurasjoner). Den håndterer væskedynamikk under intense strukturelle belastninger, og utfører flere presise makro-- og mikro-injeksjonsstrategier per forbrenningssyklus for å sikre fullstendig forstøvning og samsvar med Euro VI- og EPA-standardene.



📐 Tekniske data og strukturelle spesifikasjoner



For å motstå de voldsomme væsketrykksvingningene som er iboende til moderne high-common rail-systemer (HPCR), er konstruksjonen avP5461846er avhengig av dimensjonstoleranser på mikron-nivå.

Parameter	Spesifikasjoner og toleranser
Komponenttype	Ekstremt høytrykks Common Rail (HPCR) injektordyse
Produktmodell	P5461846(Supersedes / Cross-Ref: Old Code 4307083)
Matchende injektoroverhalingssett	5406060EF / 5473254EF
Magnetventilkompatibilitet	Passer til 4307545 / 5594706 seriemonteringer
Nåleventilløfteguide	$0,320 \\pm 0,020 \\text{ mm}$
Nål-til-kroppsklaringer	Målt via spesialisert luft-måling i mikron ($\\mu\\text{m}$)
Material Base	Ultra-rent førsteklasses strukturelt legert stål med anti-utmattelsesbelegg





Å operere innenfor et XPI-system betyrP5461846injektordysen styrer regelmessig strukturell inneslutning under trykk som skalerer opp til og overstiger2400 bar (34,800+ PSI).

Hydraulisk tretthetsdemping:Det indre oljegalleriet i munnstykket gjennomgår intensive presisjonsbehandlinger for å eliminere mikro-grader og overflatespenningskonsentrasjoner. Denne prosessen sikrer den strukturelle integriteten til dyselegemet mot hydraulisk brudd forårsaket av kontinuerlig trykksyklus.

Matchende lang-nålkonfigurasjon:Den interne nåleventilen er tilpasset-til dens tilsvarende dysehus. Denne nøyaktige sammenkoblingen minimerer høy-tilbakelekkasje- inn i returkretsen, holder skinnetrykket stabilt og reduserer parasittiske krafttap ved høy-høytrykkspumpen.

Mikro-Hullhydro-Erosiv sliping:Sprayåpningene kuttes ved hjelp av avansert elektrisk utladningsmaskin (EDM) og ferdigstilles med hydro-erosiv væskekondisjonering. Dette runder de indre kantene av sprøytehullene, stabiliserer utslippskoeffisienten ($C_d$) over millioner av aktiveringssykluser og forhindrer karbonakkumulering.





Når du evaluerer erstatningskomponenter for tunge-plattformer, bør utvalget av flåtekomponenter styres av presis applikasjonskompatibilitet i stedet for visuell likhet. DeP5461846er konstruert spesielt for førsteklasses middels-til-kraftverk med kraftig fortrengning som bruker Cummins/Scania XPI drivstoffsystemer.

Primære motorfamilier:Optimalisert for tunge-trekk på-motorveilastebiler, yrkesbiler og industrimaskiner med høy-last drevet av Cummins ISX15, QSX15, X15 og ISL/L9 common rail-varianter.

Systemintegrasjon:Denne dysen er designet for å fungere sammen med-motorkontrollmoduler med høy ytelse (ECM), og oversetter elektroniske pulsbredder til presis, øyeblikkelig fysisk drivstofflevering.

Utvalgstips for reparasjonslaboratorier:Kryss-alltid det stemplede delenummeret på den eksisterende injektorkroppen. DeP5461846er det sertifiserte fall-i erstatningen for den eldre 4307083-dyseenheten, som matcher den opprinnelige strømningshastighetskurven og sprøytevinkelmålet uten å kreve ECM-rekalibrering.





Gitt de mikroskopiske klaringene som finnes i XPI-arkitektur, krever service av injektorer strenge renromsprotokoller og spesifikk verktøyintegrasjon.

Dreiemomentspesifikasjoner:Under ombygging av injektor, sørg for at dysedekselmutteren trekkes nøyaktig til70–80 Nm. Under-momentering fører til forbrenningsgassblåsing-ved og høy-drivstofflekkasje, mens over-moment forvrenger nåleføringskammeret og får nåleventilen til å feste seg.

Forurensningshåndtering:Svevestøv som er større enn 2 mikron kan skjære inn nåleforseglingssetet, noe som kan føre til drivstoffdrypp,-fortenningsslag og potensiell skade på stempelkronen. Vask alltid komponentene i ren testvæske og sett sammen i en støv-fri arbeidsstasjon.

Slutt-av-linjetesting (EOL):Etter-montering må den komplette injektoren valideres på en spesialisert common rail-testbenk som er i stand til å replikere hele XPI-trykkprofiler. Kartlegg injektoren på tvers av alle driftspunkter: Lean Leakage, Maximum Delivery (VL), Emission Point (EM) og Pilot Injection (VE).



Spørsmål 1: Hvordan takler P5461846-dysen det ekstreme trykket på 2,400+ bar i Cummins XPI-systemet uten internt drivstoff-?

A:Dysen oppnår sin høye-trykksforsegling gjennom en tilpasset-tilpasset nål-til-kroppspasning målt ned til noen få mikron. Denne utrolig tette strukturelle klaringen danner en hydraulisk tetning som inneholder-høytrykksdrivstoff i spissgalleriet, og holder statisk returlekkasje på et minimum.

Q2: Kan jeg bruke P5461846-dysen til å erstatte en eldre 4307083-dyse på ISX15-injektoren min?

A:Ja. DeP5461846er den oppdaterte tekniske supersesjonen for den eldre 4307083-koden. Den samsvarer med de originale installasjonsdimensjonene, strømningskarakteristikkene og hydrauliske responstider, noe som gjør det til et direkte fall-i utskifting under overhalinger av injektorer.

Q3: Hva er de primære indikatorene på at en flåtes XPI-dyser begynner å svikte eller slites ut?

A:Vanlige symptomer inkluderer økt retur-tilbakestrømning-lekkasje (som forårsaker hard varme-omstart eller lavt skinnetrykk), forhøyet eksostetthet (svart røyk fra dårlig forstøvning), sylinderbidragsubalanse og økende eksosgasstemperaturer (EGT) på grunn av forvrengning av nålesetet eller drivstoffdrypp.

Spørsmål 4: Hvorfor er dreiemomentspesifikasjonen til dysedekselmutteren så streng (70–80 Nm) under ombygginger?

A:Fordi den interne nåleføringen fjerner kroppen med bare noen få mikron, kan selv mindre strukturelle forvrengninger føre til at nålen binder seg. Dreiemoment under 70 Nm lar forbrenningsgass infiltrere eller drivstoff lekke, mens over 80 Nm utøver overdreven klemkraft som forvrider nålens bane, og får den til å stikke åpen eller lukket.

Spørsmål 5: Krever P5461846 spesifikke drivstofffiltreringsstandarder for å forhindre for tidlig erosjon av dysespissen?

A:Absolutt. Cummins XPI-plattformer krever avanserte drivstofffiltreringsoppsett med en minimumseffektivitet på $\\beta_4=75$ (fanger opp 98,7 % av partiklene 4 mikron og større). Enhver vann- eller finkornbypass kan raskt erodere mikro-injeksjonshullene, ødelegge sprøytemønsteret og redusere drivstofføkonomien.
