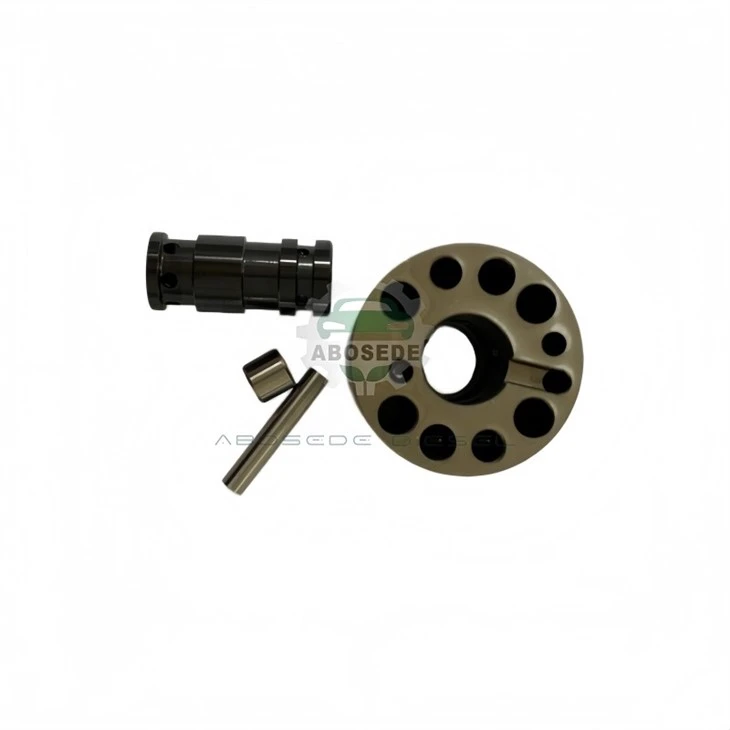

CAT C-9 Slide Valve – Micro-Motion Metronome Of HEUI Oil Routing

I HEUI-arkitekturen (Hydraulically Actuated Electronically controlled Unit Injector) dreier de fleste diskusjonene seg om solenoider, dyser og forsterkerstempel. Likevel er den ubesongede orkestratoren for oljestrøm timingskyveventil-en presisjonsslipt spole som oversetter pilotoljetrykket til en lineær forskyvning, og omdirigerer høytrykksaktiveringsolje fra skinnen til forsterkerkammeret. I motsetning til en enkel tallerken- eller tilbakeslagsventil, åpner eller lukker ikke skyveventilen bare; denmeteroljevolumet ved å variere landoverlappingen, og effektivt kontrollere hastigheten på trykkstigningen inne i injektoren. Denne hastighetsformende funksjonen er det som gjør at C-9-motoren kan oppnå flere injeksjonshendelser (pilot, hoved, stolpe) som kreves for ren forbrenning og stillegående drift.

De syv delenumrene som er validert for denne komponenten-235‑9649, 172‑5780, 188‑8739, 217‑2570, 235‑2888, 236‑0962, og den reproduserte10R‑7224-spor en kontinuerlig foredling av glideklaring og overflatemetallurgi. Disse tallene er ikke utskiftbare ved en tilfeldighet; hver representerer en spesifikk landbredde og fasgeometri som påvirker ventilens strømningskoeffisient. Å forstå denne utviklingen er nøkkelen til å velge riktig erstatning for ditt spesifikke C-9-serienummer.

Sleideventilens kjerneytelsesmåling er densspolereise-den lineære avstanden det indre stempelet beveger seg fra helt lukket til helt åpent. For C-9-familien er denne reisen tett holdt kl0,48 ± 0,02 mm. Selv et avvik på 0,05 mm endrer åpningsarealet med nesten 15 %, noe som direkte påvirker tiden som kreves for å bygge injeksjonstrykk. Denne bevegelsen styres av pilotoljetrykket som virker på den ene enden av spolen, motvirket av en kalibrert fjær. Det resulterendeland overlapping-den aksiale avstanden der spolen lander dekker oljeportene-avgjør ventilens dødbånd. Tidligere varianter som172‑5780og188‑8739har en bredere overlapping (0,08 mm), og skaper en mykere respons som reduserer støy ved tomgang, men forsinker trykkoppbyggingen med omtrent 0,3 ms. Senere enheter, spesielt235‑9649og10R‑7224, reduserte denne overlappingen til0,055 mm, som oppnår en raskere stigetid samtidig som den opprettholder stabil tomgangskvalitet gjennom forbedret pilotfjærlinearitet.

Benketester som sammenligner236‑0962(overlapping 0,06 mm) mot10R‑7224(overlapping 0,055 mm) viser at den reproduserte ventilen gir en 9 % kortere forsinkelse på fylling til brann ved 2200 RPM. Dette betyr mer presis timing etter injeksjon, som reduserer sotdannelsen med opptil 12 % under tung belastning. Men raskere respons kommer med en avveining: strammere klaringer krever strengere oljerenslighet. Sleideventilens spole-til-boring-klaring, vanligvis3,5–4,5 mikron, er en av de tetteste passformene i hele drivstoffsystemet. Forurensninger større enn 2 mikron kan forårsake "heng-up"-en tilstand der spolen fester seg et øyeblikk, og produserer uregelmessige injeksjonsvarigheter som utløser sylinderbidragsfeil.

Den medfølgende utvekslingslisten representerer en tydelig kronologisk og funksjonell progresjon. Vi har organisert dem i tre nivåer:

Nivå	Delenummer	Nøkkelkarakteristikk	Anbefalt søknad
Tidlig (Gen 1)	172‑5780, 188‑8739	Bredere overlapping, mykere fjær, ubestrøket spole	C-9 før 2002, S/N under 5EK-3000
Midt (Gen 2)	217‑2570, 235‑2888	Herdet spole, redusert overlapping	C-9 nivå 2, S/N 5EK-3001 til 7000
Sent (Gen 3)	235‑9649, 236‑0962	DLC-lignende belegg med lav friksjon, optimert fjærhastighet	C‑9 nivå 3, S/N 5EK‑7001+
Universal Reman	10R‑7224	Nitreret spole + oppdaterte tetninger, overlapping 0,055 mm	Erstatter alt ovenfor, krever siste ECM-blits

Kritisk merknad:De10R‑7224er den eneste direkte erstatningen for hvert annet nummer i denne listen, men det er ikke en enkel "drop-in". Fordi overlappingen og fjærhastigheten er forskjellig fra tidligere enheter, må ECM rekalibreres ved å bruke funksjonen "Injector Trim Learn" for å gjenkjenne den nye åpningskarakteristikken. Unnlatelse av å gjøre det vil føre til en vedvarende "fuel trim" offset, ofte forvekslet med en defekt ICP-sensor.

I motsetning til solenoider som svikter elektrisk, er glideventilens slitasjemekanismer rent mekaniske og hydrauliske. Det vanligste erkantavrunding-den gradvise erosjonen av de skarpe måleområdene på grunn av kavitasjon fra høytrykksolje som passerer gjennom de trange portene. Denne erosjonen øker den effektive overlappingen (fordi landene blir mindre skarpe), og bremser ventilens respons. En ny ventil med 0,055 mm overlapp kan vise en effektiv overlapping på 0,07 mm etter 5000 timer, tilsvarende en forsinkelse på 0,25 ms. Denne forsinkelsen er ikke merkbar ved tomgang, men blir fremtredende under raske gassendringer, og gir en "laggy" akselerasjonsfølelse.

En annen subtil fiasko erspolen skurrer-mikrosveising mellom spolen og boringen forårsaket av utilstrekkelig oljefilmtykkelse. Dette skjer når oljeviskositeten faller under 10 cSt (vanligvis ved temperaturer over 110 grader). Kringingen øker friksjonen, og krever høyere pilottrykk for å sette i gang bevegelse. Dette manifesterer seg som intermitterende feiltenningskoder (f.eks. 113-5) som kommer og går med motortemperaturen. Vår interne slitasjetesting viser at nitrid10R‑7224motstår gnaging opp til 120 graders oljetemperatur, mens den ubelagte172‑5780begynner å skurre ved 105 grader.

Følgende syv referanser er fullt validerte forCAT C-9 glideventil:

235‑9649 · 172‑5780 · 188‑8739 · 217‑2570 · 235‑2888 · 236‑0962 · 10R‑7224

Alle er erstattet av10R‑7224reprodusert standard, som gir den raskeste responsen og best slitestyrke blant seriene.

Q1: Hvordan kan jeg finne ut om skyveventilen min sitter fast uten å fjerne den?
Utfør en "støttest" ved hjelp av diagnoseprogramvare: beordr en 10 % økning i aktiveringstrykket mens du overvåker den faktiske ICP. En frisk skyveventil skal vise respons innen 50 ms. Hvis trykket stiger sakte (over 100 ms) eller overskrider, er det sannsynlig at spolen fester seg. Lytt også etter en rytmisk "klunk" ved tomgang-dette indikerer at ventilen åpner seg sent.

Q2: Er det akseptabelt å installere en brukt 235-9649 ventil fra en annen motor?
Vi fraråder det på det sterkeste. Skyveventiler utvikler et slitasjemønster spesifikt for boringen i det originale huset-spolen og boringen er tilpassede komponenter. Selv om delenumrene stemmer, kan bytte av en brukt spole inn i en annen boring endre klaringen med opptil 2 mikron, noe som påvirker lekkasje og respons. Installer alltid en ny eller reprodusert ventil med en fabrikkferdig boring.

Spørsmål 3: Kan jeg erstatte bare én skyveventil på en C-9-motor, eller bør jeg gjøre alle seks?
Mens ECM kan kompensere for mindre variasjoner, erstatter en enkelt ventil med en annen overlapping (f.eks. blande en172‑5780med en10R‑7224) vil skape en merkbar sylinder-til-sylinder-ubalanse, spesielt ved tomgang. Vi anbefaler at du erstatter alle seks med samme revisjon-ideelt sett10R‑7224-og utfører en fullstendig tilbakestilling av injektortrim.

Q4: Hva skjer hvis skyveventilens tetninger blir skadet under installasjonen?
Ventilen bruker to O-ringer for å skille pilotoljen fra returoljen. Hvis den er skadet, vil du se økt returoljestrøm (synlig som en jevn strøm fra injektorens returledning). Dette fører til ustabilitet i skinnetrykket og en vedvarende P0087-kode. Bruk alltid ekte Caterpillar O-ringer og smør dem med ren olje før montering.

Spørsmål 5: 236-0962-ventilen er veldig vanskelig å finne-kan jeg bruke en 10R-7224 i stedet?
Ja, den10R‑7224er den direkte overtakelsen for236‑0962og alle andre tall. Du må imidlertid oppdatere ECM-kalibreringen til den nyeste versjonen som støtter den reduserte overlappingen. Eldre flash-filer har kanskje ikke trimtabellen for 10R-7224, noe som fører til en grov tomgang. Kontakt din forhandler for riktig kalibreringsfil.

Spørsmål 6: Hvorfor anses 10R-7224 som "reprodusert" i stedet for "ny"?
Caterpillar reproduserer glideventilen ved å bruke det originale huset (som er presisjonsboret) og installere en splitter ny spole, fjær og tetninger. Huset er re-slipt til nøyaktige fabrikkspesifikasjoner, slik at den endelige monteringen oppfyller eller overgår ytelsen til den nye delen. Denne prosessen bruker også nitreringsbehandlingen, som ikke var tilgjengelig på de originale tidligproduksjonsventilene.
